小規模公共施設管理システム構築

公開運用画面

運用画面の記録

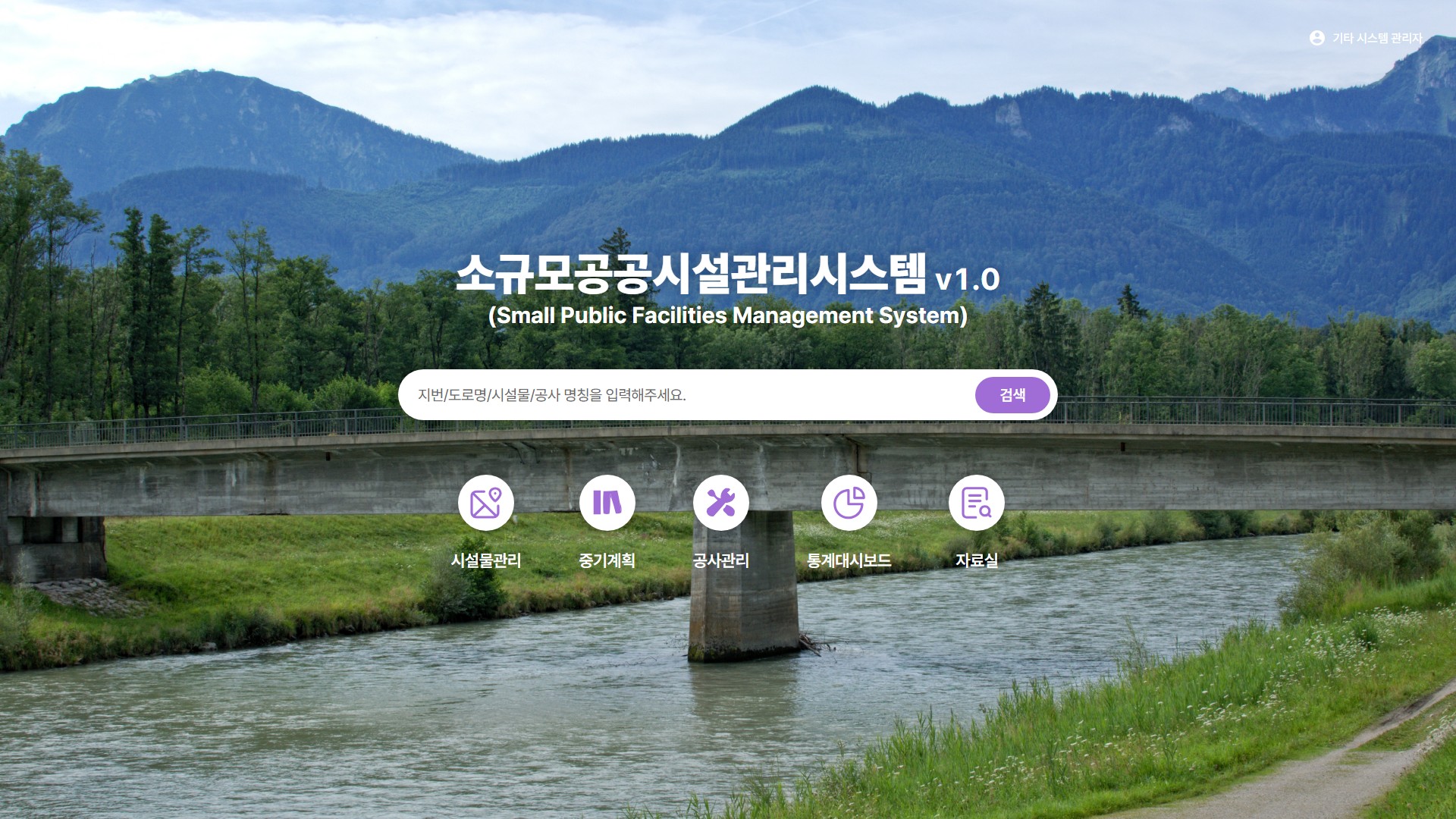

統合検索と施設管理、中期計画、工事管理、統計ダッシュボード、資料室への入口を備えた小規模公共施設管理システムの全体画面。 — 統合入口画面 · 地図、住所、施設、工事名による検索から、施設管理、中期計画、工事管理、統計、資料室の各業務へつながります。

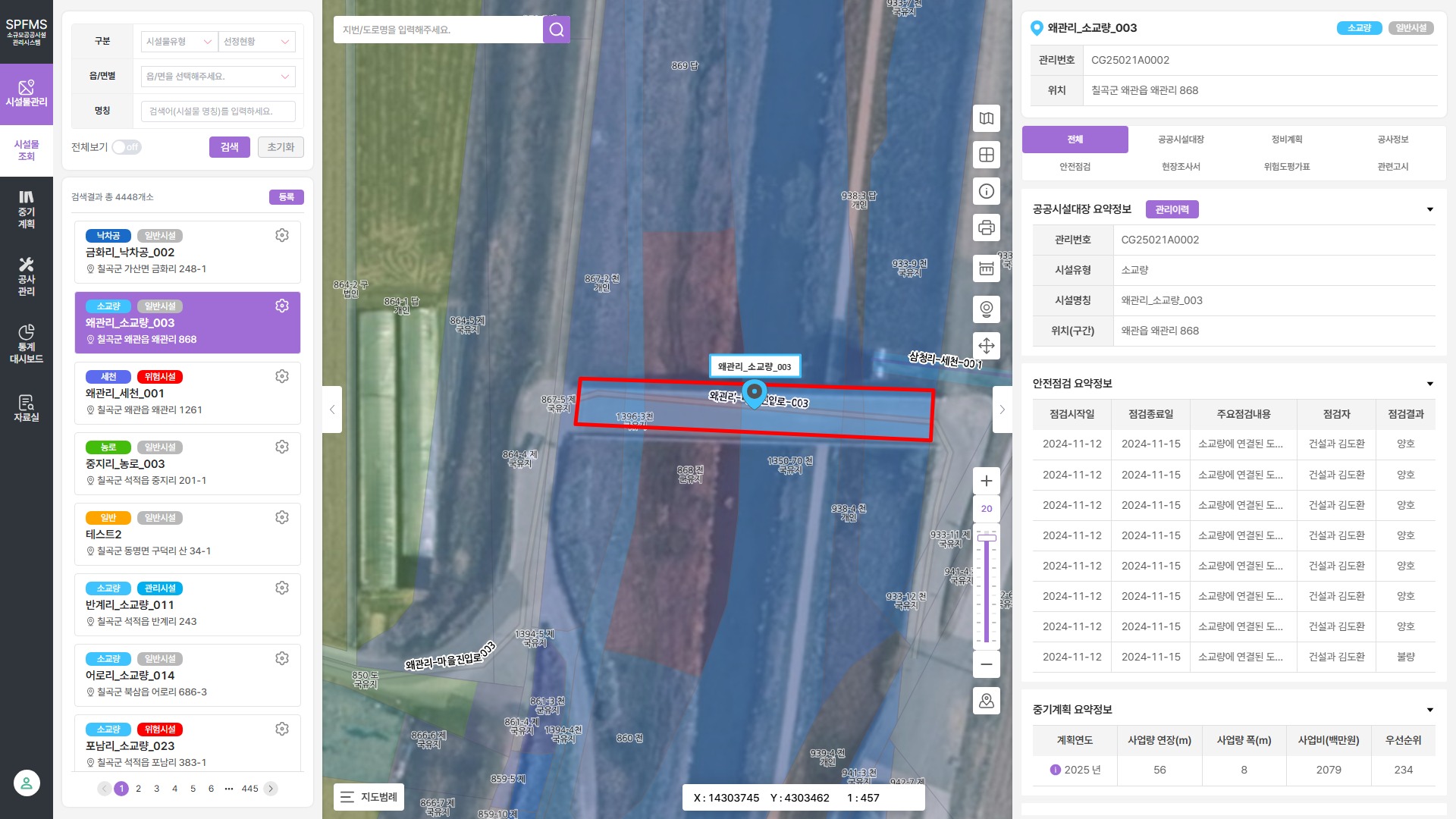

左側の一覧で橋梁を選択し、地図上で形状と位置を強調表示し、右側の詳細ドロワーを開いた施設管理画面。 — 施設管理Web GIS · 左側の検索一覧から施設を選択すると、その空間レイヤーへ自動的にズームして強調し、右側のドロワーに施設台帳、安全点検、中期計画などの情報を表示します。

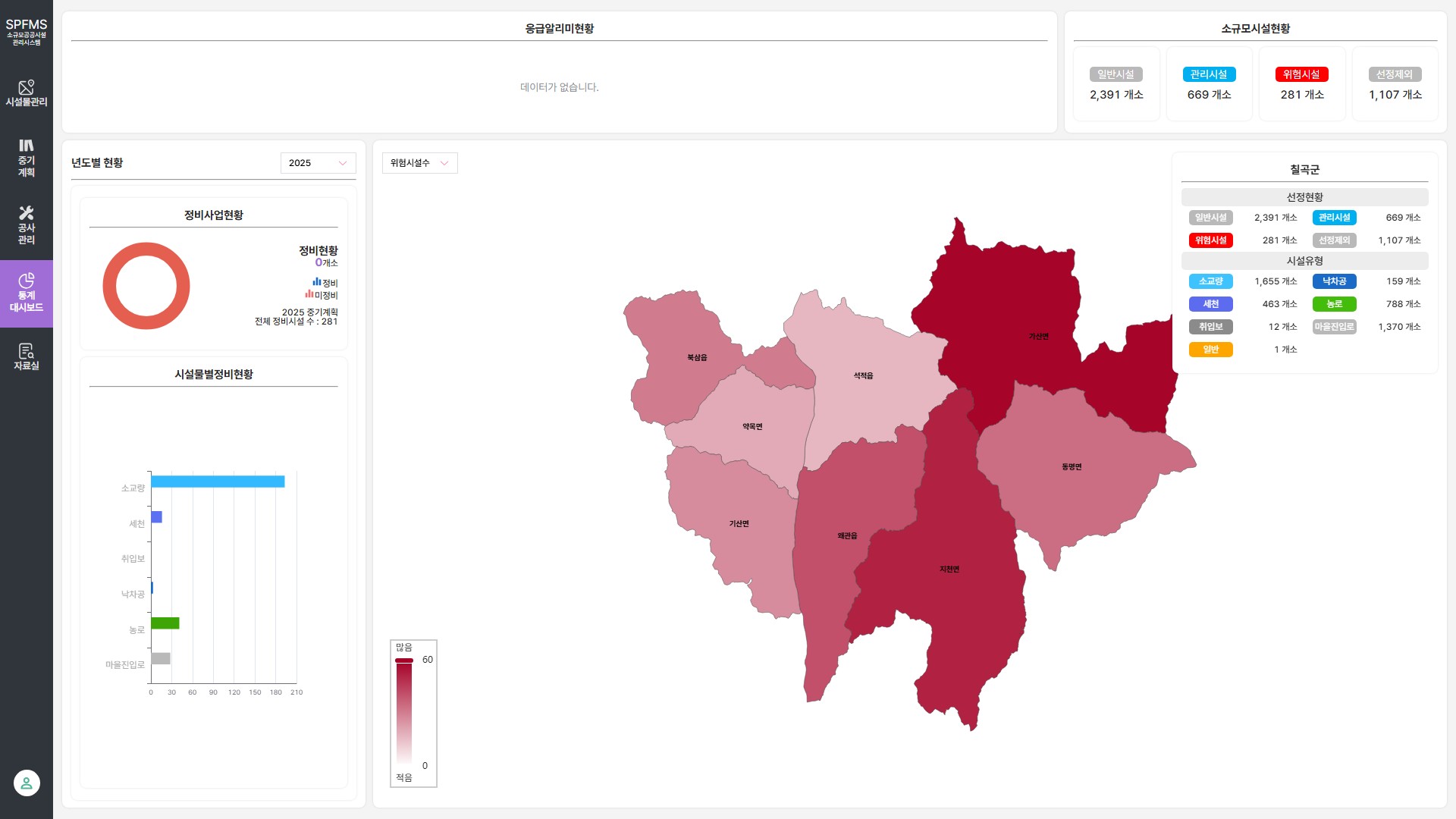

施設状態、種別ごとの集計、整備状況、地区別コロプレスマップを表示する統計ダッシュボードの全体画面。 — 統計ダッシュボード · 一般、管理、危険、選定除外の施設数、種別別集計、年度別整備状況をグラフと地区別コロプレスマップで可視化しました。

プロジェクト概要

分散していた小規模公共施設の位置、属性、点検、整備情報を、地図と業務画面で連続して扱えるようにしたプロジェクトです。施設の現況把握から中期整備計画、工事の進捗までを一つの流れで確認できることを目指しました。

フロントエンド主要開発

• Vue 3、TypeScript、Vite、Piniaでメニュー構成、読み込み・選択状態、施設・点検・整備計画・工事・補償の業務フローを実装 • OpenLayers 8と社内GISモジュールでWMS/WFSレイヤー、施設形状の照会・編集、ズーム・範囲選択、ロードビュー、地物情報、距離・面積計測、断面解析を実装 • 2分割地図とスワイプ比較、レイヤーツリー、CQLフィルター、透過度、ミニマップ、地図印刷の状態を制御 • Element Plusによる入力・検証UI、Axios API連携、EChartsダッシュボード、HWP・Excel・PDFダウンロードを実装

バックエンド主要開発

• Java 8・Spring Boot 2.7のController–Service APIとMyBatis・PostgreSQLで施設、点検・リスク、中期計画、工事、土地損失、補償の永続化を実装 • 施設形状・属性履歴、状態変更、年度別事業量・費用集計、ダッシュボード、複合補償記録をトランザクションで処理 • Spring Security・OAuth2認証、ユーザー・権限・アクセス履歴管理、KRAS・K-Geo・MapStudio連携 • Apache POI、hwplib、iTextによるExcel・HWP・PDFテンプレート出力、画像挿入、文書結合、ファイルアップロード／ダウンロードAPIを実装

稼働画面で確認した機能

• 全体表示、ズーム、範囲ズーム、表示履歴、全領域表示などの地図ナビゲーション • ロードビューと地物情報による選択地点の現場情報確認 • 距離・面積計測、断面解析、リセット • 水平分割、スワイプ比較、レイヤー比較・制御設定 • 地図印刷、地図・住所・種別・状態による施設検索と登録 • 整備計画の仕様、優先順位、年度別事業量、費用管理 • 工事、土地損失、補償の業務画面 • 施設、整備計画、危険施設のダッシュボード • 資料室での安全点検・リスク評価報告書管理

要件で定義された範囲

ユーザー、権限、アクセス履歴、施設形状と属性履歴、地籍・土地台帳などの空間連携、安全点検と危険指定、中期・実施計画と帳票出力、緊急・委任・行政業務、外部システム連携とモバイル利用を含みます。追加協議が必要な項目は別途管理しました。

担当範囲について

開発2チームの一員として、Vueによる行政業務画面、OpenLayers Web GIS、Spring Boot業務API、MyBatisデータ処理、行政文書生成まで、フロントエンドとバックエンドの両方を開発しました。技術と機能は提供されたソースで確認できる範囲に基づき、チームでの共同実装を個人の単独成果として表現していません。
